Ser-Luz, neste artigo especial, comentarei em 4 posts especiais sobre o que e como utilizar em nosso trabalho.
Inicio aqui uma série de dicas sobre luminotécnica, antes de tudo vamos entender o que é:
LUMINOTÉCNICA: o estudo da aplicação de iluminação artificial tanto nos espaços interiores quanto exteriores. Tem o objetivo de definir uma iluminação mais funcional, em ambientes que necessitem cálculos e uma distribuição de luminárias, controle de ofuscamento, controle da luz, temperatura de cor e IRC. Fonte: “DICIONÁRIO DE ILUMINAÇÃO CÊNICA”, de Alessandro Azuos
Inicio uma série de artigos especiais da qual dedicarei ao tema da LUMINOTÉCNICA, para que você entenda a importância de seu uso para a criação de Iluminação de Palco (ou Cênica, como preferir).
Iluminação Cênica: está cada vez mais solicitando conhecimentos luminotécnicos.
Este será um dos poucos posts da internet sobre esse tema que está alinhado ao conhecimento de seu uso para a Iluminação Cênica.
Infelizmente grande parte dos profissionais torcem o nariz quando se fala em técnicas aplicadas ao uso da luz, mas saiba que esse conhecimento trará um grade diferencial para seus Projetos em Iluminação.
Lembre-se sempre que trabalhamos com “luz e iluminação”, conheça suas diferenças e aspectos físicos, a luz não se limita na arte de seu uso, mas também no conhecimento científico físico e químico.
Quero convidá-lo a conhecer também o CURSO ILUMINAÇÃO CÊNICA ON-LINE, um curso pioneiro no Brasil desse estudo através de área de alunos. Clique aqui para conhecer mais.
Neste primeiro post abro falo sobre as Grandezas da Luz. Vamos lá então!!!
Luminotécnica e a Iluminação Cênica
Sempre que coloco em questão a abordagem sobre as lâmpadas elétricas.
A comparo ao surgimento da fala, escrita e ao fogo, e questiono a importância de sua criação como um fator essencial e importante em nossas vidas.
Para nós, Profissionais em Iluminação no Entretenimento, temos a possibilidade de controlar sua luminosidade nos espetáculos, dando-nos uma praticidade e liberdade inesgotável no processo de criação da luz.
GRANDEZAS FOTOMÉTRICAS
Fluxo Radiante e Fluxo Luminoso
Esse conceito é de grande importância para os estudos de iluminação. Ele representa uma potência luminosa emitida por uma fonte luminosa por segundo.
Em todas as direções, sob a forma de luz.Sua unidade é o Lúmen (lm).
Em uma analogia com a hidráulica, seria como um chafariz esférico, dotado de inúmeros furos na sua superfície. Os raios luminosos corresponderiam aos esguichos de água dirigidos a todos as direções e decorrentes destes furos.
Conforme o Dicionário de Iluminação Cênica:
FLUXO LUMINOSO: é quantidade de luz emitida por uma FONTE DE LUZ em todas as suas direções, produzindo o ESTÍMULO VISUAL; medida em LÚMENS (lm).
Iluminância
Por definição podemos dizer que a iluminância é o Fluxo Luminoso (Lúmem) incidente numa superfície por unidade de área (m2). Sua unidade é o lux e símbolo a letra “E”.
Na prática, é a quantidade de luz dentro de um ambiente.Pode ser medida com o auxílio de um luxímetro.
Como o fluxo luminoso não é distribuído uniformemente, a iluminância não será a mesma em todos os pontos da área em questão.
Conforme o Dicionário de Iluminação Cênica:
ILUMINÂNCIA: é o Fluxo Luminoso incidente sobre uma superfície, medido em LUX (lx). Tem como símbolo a letra “E”.
Existe uma normatização para os níveis de iluminância que poderão ser consultados na NR 5413 – Iluminância de Interiores, essa norma determina a quantidade de níveis de iluminância em lux (lx) para cada tipo de ambiente.
A ABNT (Associação Brasileira de Normas Técnicas) descreve o termo ILUMINÂNCIA como sendo o “limite da razão do FLUXO LUMINOSO pela superfície em torno de um ponto considerado, para a área da superfície quando esta tende para o zero.” (NBR 5413/1992).
Luminância (Brilho ou Brilhância)
A unidade da luminância é a candela /m2 o seu símbolo é L.
Luminância é a sensação de claridade ou, em outras palavras, é a Intensidade Luminosa que emana de uma superfície, através de sua superfície aparente. O reflexo.
Conforme o Dicionário de Iluminação Cênica:
LUMINÂNCIA: é luz refletida de qualquer superfície que provoca o estímulo da visão. Tem como unidade de medida a Candela por Metro Quadrado (cd/m²).
Mais Grandezas, para uso na Iluminação Cênica

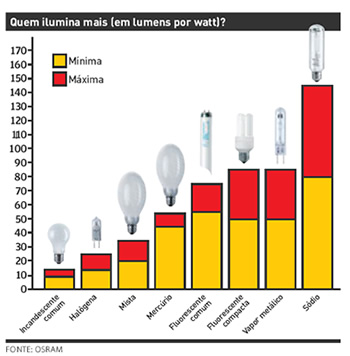

Eficiência Luminosa
Podemos chamar de eficiência luminosa que é o quociente entre o fluxo emitido em lúmens pela potência consumida em Watts.
Resumindo em outras palavras, esta grandeza retrata a quantidade de “luz” que uma fonte luminosa pode produzir a partir de uma potência elétrica de 1 Watt.
Quanto maior o valor de eficiência luminosa de uma determinada lâmpada, maior será a quantidade de luz produzida com o mesmo consumo.
As lâmpadas se diferenciam entre si não só pelos diferentes Fluxos Luminosos que elas irradiam, mas também pelas diferentes potências que consomem.
Para poder compará-las, é necessário que se saiba quantos lumens são gerados por watt absorvido.
EFICIÊNCIA LUMINOSA: é uma informação que mostra a correlação entre a FONTE DE LUZ (lm) dividida pelos WATTS (potência consumida), numa equação muito simples: lm/W.
EFICIÊNCIA DA LUMINÁRIA: corresponde a uma relação percentual (%) de quanto uma LUMINÁRIA e sua FONTE DE LUZ (LÂMPADA) deixam passar o FLUXO LUMINOSO.
Temperatura de cor
É a grandeza que expressa a aparência de cor da luz, sendo uma unidade Kelvin (K), quanto mais alta a temperatura de cor, mais branca é a cor da luz.
A “luz quente” é a que tem temperatura de cor baixa 3000K ou menos. A “luz fria”, ao contrário, tem aparência azul violeta, com temperatura de cor elevada de 6000K ou mais.
A “luz branca natural” emitida pelo Sol em céu aberto ao meio dia, tem temperatura de cor em 5800K.
Conforme o Dicionário de Iluminação Cênica:
TEMPERATURA DE COR: expressa a aparência da cor de uma FONTE DE LUZ, quando dizemos se ela é “quente” ou “fria”; tecnicamente esse valor é medido numa escala hipotética de medida em graus KELVIN (K), podendo variar desde tons mais avermelhados e amarelos em torno de 3.000K, passando por um branco neutro em torno de 4.000K e seguindo para os tons azulados variando após os 5.000K.
Índice de reprodução de cor (IRC)
É a medida de correspondência entre a cor real de um objeto e sua aparência diante de uma determinada fonte de luz.
A luz artificial, como regra, deve permitir ao olho humano perceber as cores corretamente, ou o mais próximo possível da luz natural do dia (luz do sol). Lâmpadas com índice de 100% apresentam as cores com total fidelidade e precisão. Quanto mais baixo o índice, mais deficiente é a reprodução de cores.
Os índices variam conforme a natureza da luz e são indicados de acordo com o uso de cada ambiente.
Por exemplo, utilizamos lâmpadas halógenas em teatro, não somente pelo fato de ser controlada por um dimmer, mas sim pela reprodução de cor que eles emitem, reproduz uma cor natural da matéria em que incide e da “uma cor” a nossa pele.
Podemos utilizar lâmpadas fluorescentes também, mas seu IRC é com temperatura de cor mais elevada, afeta todas as cores incidentes em cena.
Conforme o Dicionário de Iluminação Cênica:
IRC: Índice de Reprodução de Cor, também chamado de Ra (Reprodução Absoluta), refere-se a uma escala que vai de 0 a 100, para indicar a quantificação que a FONTE DE LUZ ARTIFICIAL consegue reproduzir com fidelidade a cor no objeto iluminado. Essa escala é comparada à luz natural que nos fornece a cor com perfeição, variando muito de uma fonte para outra.
O próximo post será com o tema: Lâmpadas incandescentes e halógenas.
